我国于2017年开始，在政策层面上鼓励推广装配建筑技术应用，经过几年的市场反馈，应用领域已涉及到多数建筑类型，而参与装配建筑的墙体部品部件中，ALC（Autoclaved Lightweight Concrete，蒸压轻质混凝土）墙板作为一种新型的建筑材料，已被广泛应用于现代建筑的内外墙体中。
然而，在其应用过程中，项目出现了一些影响施工质量和使用效果的问题，其中最为突出的便是空鼓问题。
- ALC墙板的基本介绍
- ALC墙板对精装修的影响
- ALC墙板贴砖空鼓问题影响因素
- ALC墙板贴砖空鼓问题的改进方案
一、ALC墙板的基本介绍

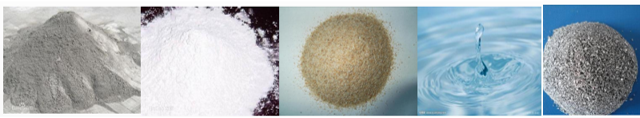

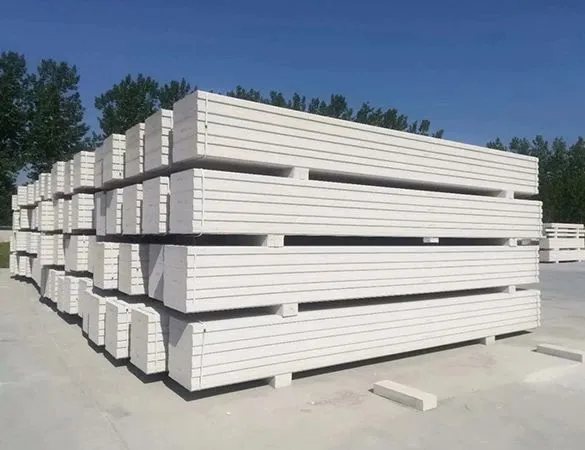

ALC墙板是一种革新性的建筑材料，近年来在建筑行业中获得了广泛的应用和认可。是以硅砂、水泥、生石灰、石膏为原料，用铝粉为发泡剂，经一系列工艺过程最后经高温、高压蒸压成型。
ALC墙板集轻质、高强、隔热、隔音、防火等多种优点于一身，成为现代建筑工程不可或缺的一部分。
ALC墙板的这些特性使其广泛应用于住宅、商业楼宇、教育和医疗机构等建筑业态中。
二、ALC墙板对精装修的影响
在精装修领域，ALC墙板因其轻质高强、施工便捷的特性而备受青睐，但ALC墙板贴砖空鼓问题成为了施工中质量控制的难点。
小编将以x项目为案例，来分析ALC墙板贴砖空鼓问题的严重性及其后果。

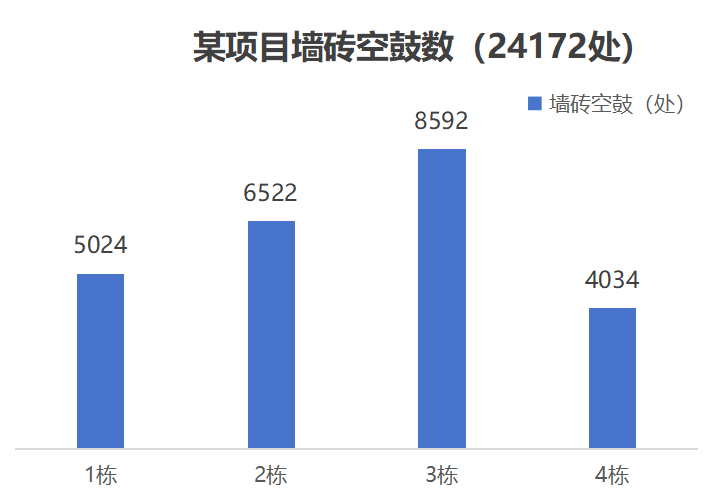

在某项目中，ALC墙板贴砖空鼓问题表现为脆空和闷空两种形式，空鼓问题涉及全部楼栋。

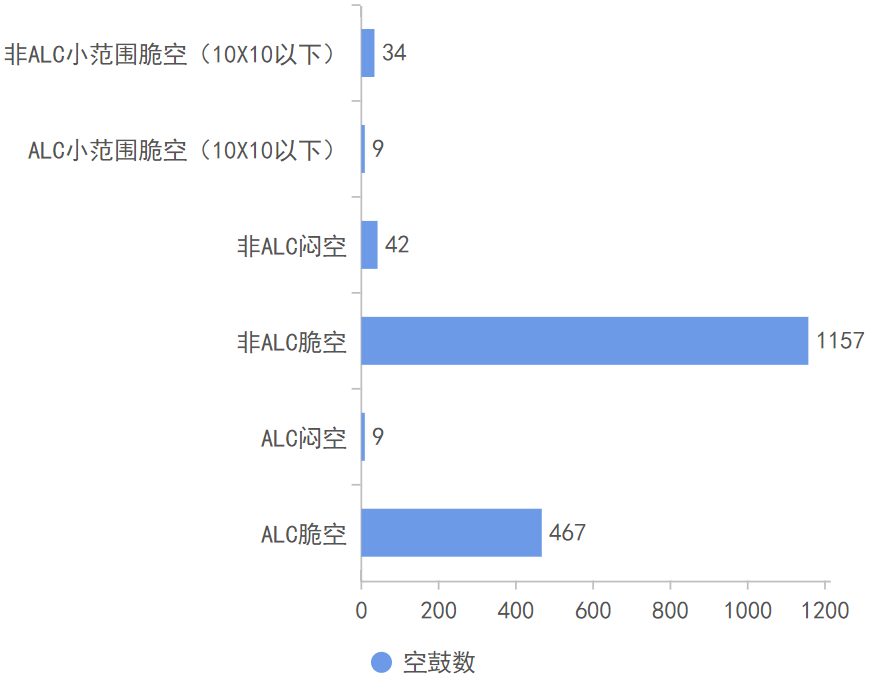

在随机抽取2#、3#、4#24户具体数据显示，ALC墙板贴砖脆空涉及处数达到467处，ALC墙板贴砖闷空9处，非ALC墙体贴砖的脆空和闷空也有相应的数据，显示出问题的广泛性和严重性。

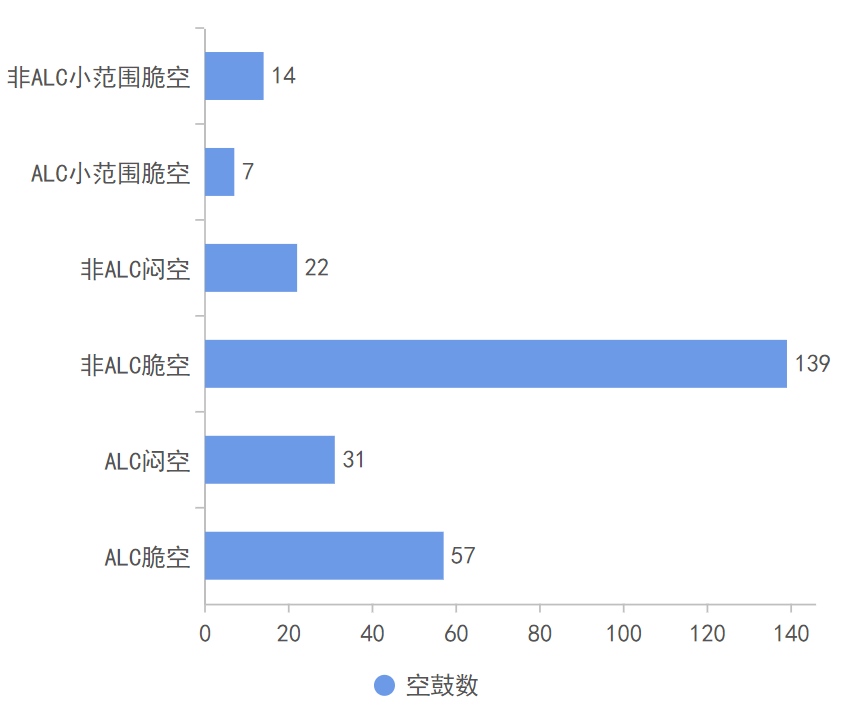

整改后的数据显示，虽然空鼓数量有所减少，但问题并未完全解决。例如，1栋楼在整改后，ALC墙板贴砖脆空和闷空的处数分别为57处和31处，非ALC墙板贴砖脆空和闷空也有相应的数量，说明即便经过整改，空鼓问题仍然存在。
三、ALC墙板贴砖空鼓问题影响因素

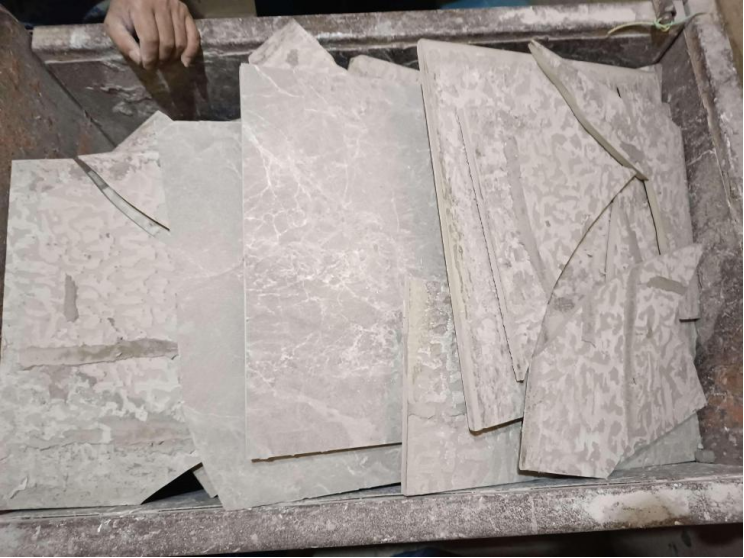

随机抽取的8户对已整改墙砖进行的空鼓实测结果显示，仍存在脆空现象，这表明即使采取了一定的整改措施，空鼓问题依然没有得到根本解决。
ALC墙板贴砖空鼓问题的产生有多种因素，主要包括：

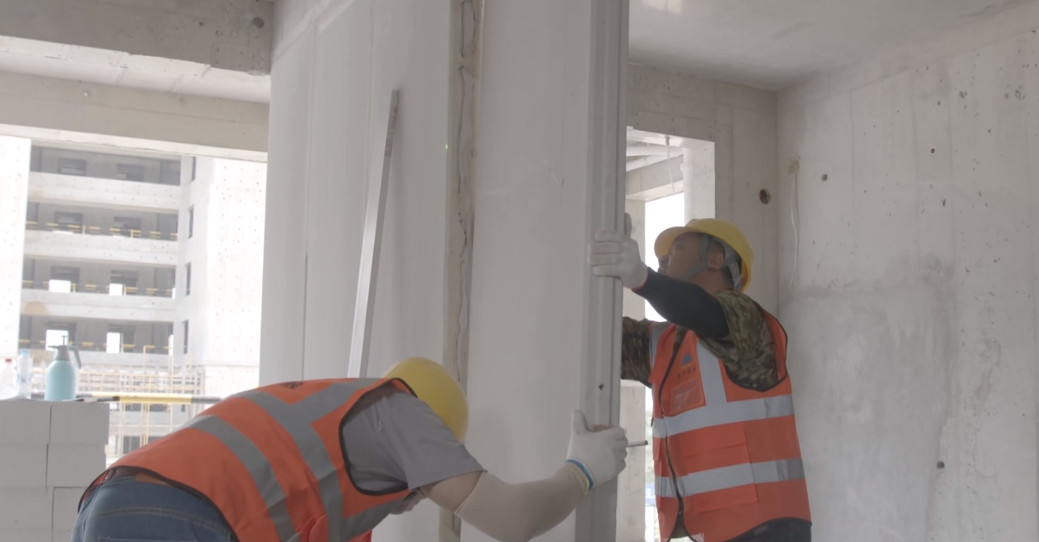

- 施工工艺不当：如果施工过程中墙板安装不平整、粘贴不牢固，或者墙砖铺贴时力度不均匀、方法不正确，都可能导致空鼓问题。
- 界面处理不足：ALC墙板与传统砖墙不同，需要特别的界面处理来提高粘结强度。如果处理不当或不足，如未充分涂刷界面剂或未采用合适的方法增强界面粘结力，会大大增加空鼓风险。
- 粘接材料选择不当：墙砖与ALC墙板之间的粘接材料必须具有良好的粘结性能和一定的弹性，以适应ALC墙板的特性。使用不适合的粘结材料会导致墙砖粘接不牢，进而产生空鼓。
-
施工环境和管理问题：施工环境的湿度、温度等也会影响粘结材料的性能和墙砖的安装质量。此外，施工现场的管理水平、工人的技能和经验等也是影响空鼓问题的重要因素。
四、ALC墙板贴砖空鼓问题的改进方案
为了解决ALC墙板在精装修工程中引起的墙砖空鼓问题，必须从根本上改进施工技术和工艺。下面是针对施工过程中可能出现的问题提出的改进方案：
4.1 界面处理的改进
由于ALC墙板的独特性质，包括其多孔结构和表面特性，传统的界面处理方法可能无法提供足够的粘接强度，从而导致后期出现脱落或空鼓等问题。因此，改进界面处理的方法和材料是提高ALC墙板施工质量的关键步骤之一。
应选用专门为ALC墙板设计的界面剂，这类界面剂通常具有更好的渗透性和粘结力，能够深入ALC墙板内部的微孔中，形成一个坚固且持久的粘接基层。这种界面剂不仅提高了墙板表面的粘接能力，还有助于调节墙板表面的吸水率，从而确保粘接材料能够在最佳状态下固化。
4.1.1 界面处理的步骤
01清洁墙板表面：在进行界面处理前，必须确保ALC墙板表面干净、无尘、无油脂。可以使用软刷或干净的布将墙板表面的灰尘和杂质清除干净。
02基层检查与修补：对墙板表面进行全面检查，任何裂缝或不平整的地方都应进行适当修补，确保界面剂能均匀涂布。
03界面剂的均匀涂布：使用滚筒或刷子将界面剂均匀涂布在ALC墙板表面。应特别注意涂布的均匀性，避免漏涂或过度涂布。界面剂的厚度应按照产品说明书或专业建议进行调整。
04充分干燥：涂布界面剂后，需要让其充分干燥。干燥时间依赖于界面剂的类型、环境温度和湿度等因素。只有在界面剂完全干燥后，才能进行下一步的粘接工作。
05重复检查：在界面剂干燥后，应再次检查墙板表面。任何未充分处理的区域都应重新涂布，确保整个墙板表面都已经被有效处理。
4.1.2 注意事项
· 在施工过程中，应避免在高温或直射阳光下进行界面处理，以免界面剂过快干燥，影响其性能。对于特别吸水的墙板区域，可能需要二次涂布以确保足够的粘接基层。
· 施工人员应穿戴适当的个人防护装备，避免界面剂接触皮肤或眼睛。
4.2 施工工艺的优化

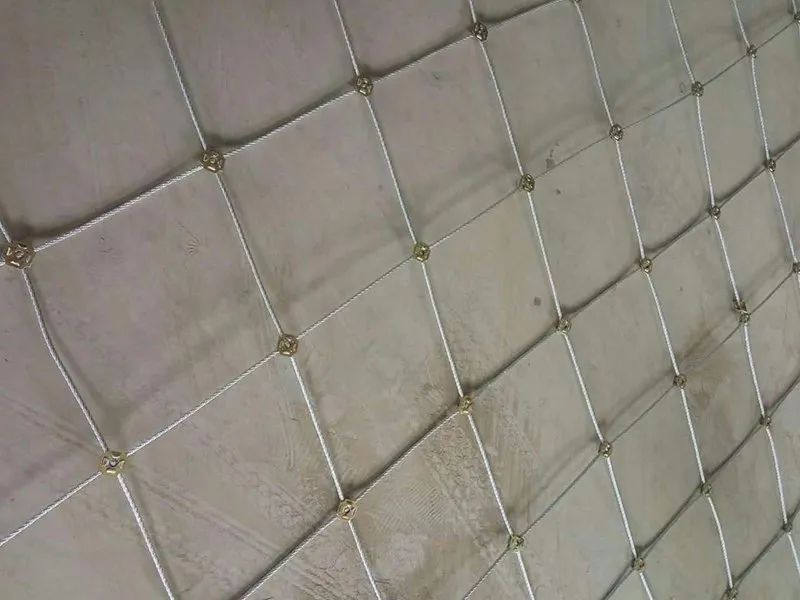

应该在ALC墙板上挂设钢丝网进行加固措施，它不仅增强了墙体的整体稳定性，还能在一定程度上减少墙体因自身重量或外力影响而产生的微小变形，这些微小变形往往是空鼓的主要原因之一。
钢丝网的正确安装应保证其紧贴墙面，无松弛或突起，以确保铺设瓷砖时能够平整紧贴。
在瓷砖铺贴技术方面，应采用“背涂法”，即在瓷砖背面和墙面均匀涂抹粘接剂，这样可以最大程度地增加瓷砖与墙面的接触面积，提高粘接强度。此外，使用齿形刮板可以确保粘接剂分布均匀，避免厚薄不一造成的粘接不牢。
4.3 粘接材料的选择
应选择专为ALC墙板设计的粘接剂，这类粘接剂通常具有更好的适应性和弹性，能够补偿由于环境变化（如温度、湿度变化）导致的微小形变，从而减少空鼓的风险。
高质量的粘接材料能够提供更持久的粘接效果，即使在墙板微小收缩或膨胀时也能保持稳定。
以下是粘接材料选择的详细指导：
4.3.1 粘接剂的适应性
适应性和弹性：选择的粘接剂应具有良好的适应性和弹性，能够适应ALC墙板因温度和湿度变化引起的微小形变。这种弹性可以通过选择含有特定弹性聚合物的粘接剂来实现，这些聚合物能够在材料之间形成柔性的粘接层，允许一定程度的移动而不会导致粘接失败。
粘接力：粘接剂应具有高粘接力，以确保即使在墙板的微孔结构中也能形成牢固的粘接。高粘接力可以通过选择专门针对多孔材料如ALC墙板设计的粘接剂来确保，这些粘接剂通常含有能够深入墙板孔隙并提供强力粘结的成分。

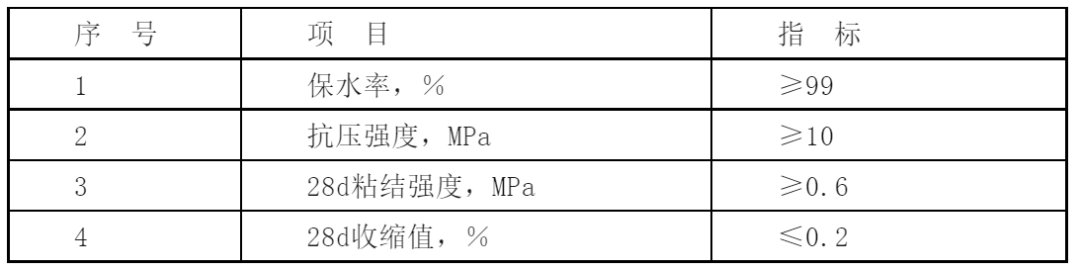

4.3.2 高质量粘接材料的特点
持久稳定：高质量的粘接材料应能够提供长期的稳定性，不受外界条件如湿度和温度波动的影响。这通常通过选择具有高耐水性和耐候性的粘接剂来实现，确保粘接效果不会随时间和环境变化而降低。
抗收缩和抗膨胀性能：粘接材料还应具有良好的抗收缩和抗膨胀性能，以应对ALC墙板在环境变化下可能发生的微小尺寸变化。这可以通过选择化学稳定性高的粘接剂来实现，这些粘接剂能够在化学结构上抵抗物理变化，保持其体积和形态的稳定。
4.4 施工环境与管理
理想的施工环境有助于粘接剂在最佳状态下固化，从而提高其与ALC墙板之间的粘接强度。温度和湿度是施工环境中最关键的两个因素。温度太低或太高都会影响粘接剂的性能，太低可能导致粘接剂固化速度过慢，而太高则可能导致固化过快，两者都会影响粘接质量。同样，湿度也会影响粘接剂的固化过程，适宜的湿度有助于粘接剂正确固化，而湿度过高或过低都可能导致固化不均匀，增加空鼓的风险。
为了控制施工环境，施工现场应配备适当的温湿度调节设备，如加热器、除湿机或空调，以保持施工现场的温湿度在适宜的范围内。施工前应检查并调整这些设备，确保它们在施工期间正常运行。
除了环境控制外，施工人员的技能和知识也是保证施工质量的关键。施工人员应接受关于ALC墙板特性、粘接剂选择和施工技术的专门培训。这包括如何正确处理ALC墙板表面、如何选择和应用合适的粘接剂、如何在不同环境条件下调整施工方法等。培训应强调实际操作技能，确保施工人员能够在实际施工中准确执行规范要求。
通过综合控制施工环境并提升施工人员的专业技能，可以大大降低ALC墙板空鼓问题的发生率，从而提高整体施工质量，确保精装修工程的成功完成。
五总结
ALC墙板因其轻质、高强度、良好的隔音和保温性能而在现代建筑精装修中被广泛采用。然而，由于施工工艺、材料选择、环境条件等多种因素，ALC墙板贴砖存在空鼓问题，影响了墙面装修的质量和美观。
经过研究，我们发现通过界面处理的改进、施工工艺的优化、粘接材料的正确选择以及施工环境和管理的严格控制，可以有效减少ALC墙板贴砖的空鼓问题。特别是在界面处理上使用满涂界面剂、在施工工艺上采用挂钢丝网和改进瓷砖铺贴技术，以及选择适合ALC墙板特性的粘接材料，都是减少空鼓的有效措施。
针对设计师、施工队伍，我们提出以下建议：
设计师：
综合考虑ALC墙板特性：在设计初期，重要的是要充分理解并考虑ALC墙板的物理和化学属性，这样才能设计出既美观又实用的方案。考虑墙板的承重能力、隔音性能、耐火性能和绝缘性能，确保设计方案能够充分利用这些特性。
提供详细施工指南：设计师应编制一份详尽的施工指南，包括推荐使用的材料清单、施工步骤详解和关键的注意事项。这样可以确保施工队伍在实施过程中有明确的指导，减少误差和不必要的返工。
施工队伍：
专业培训：施工人员应接受专门针对ALC墙板特性及其安装技术的培训。这种培训能够提高施工人员对材料特性的理解，从而提升施工质量。
遵循施工指南：施工过程中必须严格遵循设计师提供的施工指南，尤其是在界面处理和瓷砖铺设等关键步骤，确保每一步骤都执行得精确无误，避免造成材料浪费或施工缺陷。
环境控制：施工现场的环境条件对ALC墙板的粘接性能有着直接影响。因此，施工队伍需要确保粘接剂和其他相关材料在最佳环境条件下使用和固化，比如适宜的温度、湿度等。
